Возможности планшетов Wacom и их настройка для комфортной работы
Для людей, так или иначе связанных с компьютерной графикой, уже давно не секрет, что графический планшеты помогают ускорить работу и улучшить ее качество. Более того, некоторые вещи без планшета сделать просто невозможно. Перья у всех планшетов Wacom без проводов и батареек – а значит они максимально близки по форме и весу к привычным человеку ручке, карандашу или кисти. Если пойти еще дальше, то можно взять любое перо от планшета для профессионалов Intuos3: в комплекте к нему помимо стандартного наконечника идут 2 дополнительных - Stroke и Felt, которые создают тактильные ощущения работы кистью и фломастером соответственно. Ну и покрытие рабочей области Intuos3 позволяет с комфортом работать как на обычном листе бумаги. И еще вся рабочая поверхность любого планшета по умолчанию соответствует всему экрану - можно быстро перемещаться по нему и не только рисовать, но и полностью управлять интерфейсом программ и операционной системы.

В этом уроке мы начнем с самых азов – как настроить планшет и кисти под свои нужды в программах Adobe Photoshop и Corel Painter. Полезную информацию, возможно, найдут для себя даже профессионалы, давно работающие с планшетами.

Установка драйвера планшета

В первую очередь обратим ваше внимание на то, что после подключения планшета надо установить драйвер для своей модели. Иначе без установленного драйвера вы не сможете использовать все возможности планшета Wacom. Можно использовать драйвер, идущий на компакт-диске в комплекте с вашим планшетом, но лучше всего скачать с сайта wwwwacom.ru (раздел Поддержка --> Драйверы) самую свежую версию драйвера. В последних версиях драйверов могут содержаться расширенные функции по сравнению с более старой версией, исправлены возможные ошибки, а также все свежие версии драйверов имеют русскоязычную локализацию. Также не забудьте правило, что перед установкой нового драйвера надо обязательно корректно удалить предыдущую версию.

Настройка планшета и кистей для работы в Photoshop

1. Настройка планшета

В данном уроке рассматривается версия из пакета Adobe Creative Suite CS 2 под Windows, хотя всё описанное можно применять и в любой другой версии Photoshop, включая последнюю CS 3, также на компьютерах Mac настройки описываемых программ и панели управления планшетом ничем не отличаются.

После запуска Photoshop сразу же параллельно откройте панель управления планшета (Пуск --> Настройка --> Панель управления --> Планшет).

Начнем с регулировки чувствительности к уровню давления на перо. Конечно, некоторым подойдут и настройки планшета по умолчанию, но все-таки стоит потратить совсем немного времени, чтобы найти самые оптимальные настройки под себя.

Пользователям профессиональных планшетов серии Intuos3 или Cintiq сразу же рекомендуем делать все настройки отдельно для приложения Photoshop. Для этого в панели управления планшета надо нажать на значок «+» в строке Приложения и выбрать из списка запущенных программ Photoshop. Теперь все произведенные настройки будут работать только для Фотошопа. Под другие программы можно создать свой набор настроек:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image001.jpg

Пользователи же младших моделей планшетов (Volito, Graphire, Bamboo) будут иметь возможность настроить чувствительность к давлению только один раз – для всех программ.

Создайте новый рисунок. В панели инструментов в разделе Brush выберите кисть с четкими границами и установите ей довольно большой диаметр (40-60).

http://www.render.ru/images/uploads/Image/Tutor/all/482/image002.jpg

Теперь, касаясь рабочей поверхности планшета с разным давлением на перо, проведите несколько линий: вы довольно быстро определите, с какой силой вам удобнее всего нажимать на перо, чтобы получить линию максимальной толщины, при этом имея возможность провести линию и с довольно малой толщиной.

Рисуйте подобные «пиявки» и регулируйте параметр «чувствительность пера» до тех пор, пока не добьетесь максимального для себя комфорта.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image003.jpg

2. Настройки кистей

Ну что же, теперь приступим к самому интересному.

Открываем Brush Engine (выберем мышкой Brushes или нажмем F5) и выбираем там пункт Brush Tip Shape.

Самыми важными настройками для нас тут будут 1) форма кисти: параметры Angle и Roundness, которые можно либо задавать значениями, либо просто изменяя визуально пример кисти на правой от этих значений картинке. Таким образом, можно создать вытянутую и наклонную кисть.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image004.jpg

Следующий по важности параметр – Spacing (2). От него зависит непрерывность кисти.

Чем меньше значение, тем более «гладкая» будет ваша кисть при рисовании.

В нижнем окне сразу же можно наблюдать результат изменения всех параметров.

Перейдем к следующему пункту: Shape Dynamics.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image005.jpg

Открыв выпадающий список в любом разделе, мы увидим несколько важных контролируемых параметров:

Pen Pressure

Выбрав Pen Pressure, вы сможете контролировать выбранный параметр, изменяя давление на кончик пера при рисовании.

Pen Tilt

Наклон пера. Поддерживается только профессиональными планшетами серии Intuos или Cintiq.

Stylus Wheel

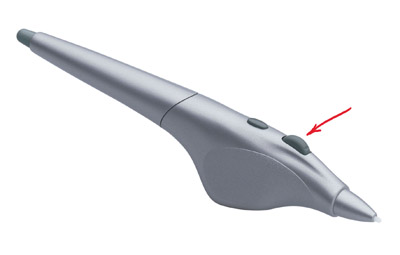

Положение колесика на пере Airbrush (дополнительный аксессуар к Intuos3 или Cintiq).

http://www.render.ru/images/uploads/Image/Tutor/all/482/image006.jpg

Поскольку колесико имеет ограниченный ход и выдает 1024 значения своего положения, им удобно регулировать не только диаметр кисти или струи аэрографа, но и, например, очень точно контролировать поворот инструмента (хотя далее мы рассмотрим и более естественный способ для этого). В общем, функциональность колесика зависит от ваших потребностей и вашей фантазии.

Rotation

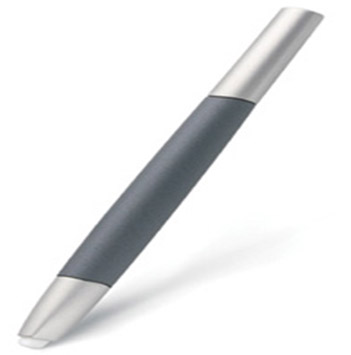

Угол поворота каллиграфического пера Art Pen (дополнительный аксессуар к Intuos3 или Cintiq). Самый логичный вариант, к чему можно его привязать – это угол поворота кисти (Angle Jitter).

http://www.render.ru/images/uploads/Image/Tutor/all/482/image007.jpg

На приведенном ниже рисунке можно увидеть пример использования данного пера c овальной кистью:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image008.jpg

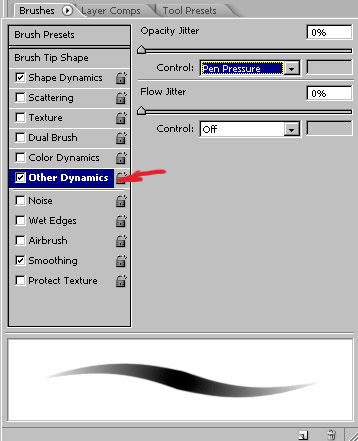

Напоследок рассмотрим последний интересующий нас пункт из раздела Brushes: Other Dynamics.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image009.jpg

Установив значение Pen Pressure для Opacity Jitter, будем иметь возможность менять прозрачность кисти в зависимости от давления на перо:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image010.jpg

3. Остальные инструменты

Осталось добавить, что не только кисти, но и другие инструменты Photoshop, такие как Clone Stamp Tool, ластик, Healing Brush и др. можно настроить на чувствительность к нажиму пера. Всё это делается через тот же Brush Engine – после выбора соответствующего инструмента. Например, для Clone Stamp Tool имеет смысл устанавливать чувствительность к давлению на параметр Opacity Jitter. То же самое с ластиком.

Этим основные настройки инструментов заканчиваются.

Можно начать заниматься рисованием или обработкой изображений/фотографий.

Дополнительные полезные настройка планшетов Intuos3 или Cintiq

Владельцы планшетов Intuos3 или интерактивных перьевых дисплеев часто пользуются не всеми возможностями, предоставляемыми этими моделями. А между тем клавиши Express Keys и сенсорные полоски Touch Strip позволяют почти полностью отказаться от использования клавиатуры, притом, что одним касанием можно вызывать нажатие не одной клавиши, а сочетания клавиш или даже целых макросов. Некоторые возразят, что им на клавиатуре работать привычнее, но поверьте – к хорошему привыкаешь очень быстро. Поэтому в данном уроке будет рассказано, как для Adobe Photoshop можно настроить планшет  Wacom наиболее оптимальным образом – чтобы ускорить работу и думать только о творчестве, не отвлекаясь на запоминание и воспроизведение громоздких сочетаний клавиш воспроизведение творчестве, не отвлекаясь на запоминание громоздких е - к .

Настройка клавиш ExpressKeys

http://www.render.ru/images/uploads/Image/Tutor/all/482/image011.jpg

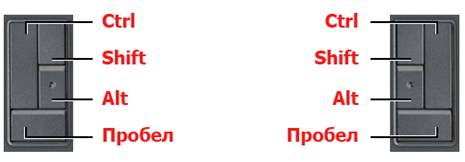

Клавиши ExpressKeys расположены справа и слева от рабочей области планшета. По умолчанию на них назначены клавиши Ctrl, Shift, Alt, Пробел (CMD, Shift, OPT, Пробел на Макинтош).

http://www.render.ru/images/uploads/Image/Tutor/all/482/image012.jpg

Но с настройками по умолчанию правый и левый блок клавиш дублируется и это, пожалуй, большое расточительство, учитывая что их можно программировать раздельно.

Откроем панель управления планшета (Пуск --> Настройка --> Панель управления --> Свойства Wacom Tablet).

http://www.render.ru/images/uploads/Image/Tutor/all/482/image013.jpg

Выбираем Функции, далее надо нажать на значок «+» в строке Приложения и выбрать из списка запущенных программ Photoshop, или, если он не запущен, указать расположение файла Photoshop.exe (или аналогично исполняемый файл Adobe Photoshop на Макинтош). Таким образом, мы настраиваем клавиши ExpressKeys только под Photoshop – при переключении в другие программы функции клавиш ExpressKeys автоматически поменяются. Т.е. вы можете делать индивидуальные настройки под каждую программу. Для владельцев младших моделей планшетов (Graphire, Volito) такие возможности, к сожалению, недоступны.

Следующим шагом щелкаем на закладке ExpressKeys и напротив нужной нам клавиши выбираем пункт выпадающего меню «Нажатие клавиши...». Например, повесим клавишу Esc на левую крайнюю клавишу планшета:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image014.jpg

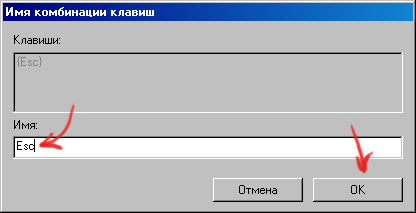

Задаем клавишу, сочетание клавиш или даже последовательность клавиш.

Даем имя этому сочетанию после нажатия Ок в первом окошке.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image015.jpg

Готово! Теперь в Photoshop у нас на эту клавишу будет срабатывать команда Esc, а в операционной системе и других программах (если мы на них не задали отдельные настройки) – будет стандартная клавиша Ctrl.

Таким же образом можно запрограммировать все остальные клавиши, из стандартных по вкусу оставив себе, например, Alt и Пробел. Не забывайте, что клавиши ExpressKeys можно использовать и в сочетаниях друг с другом.

Помимо нажатий клавиш, на ExpressKeys можно повесить вызов часто используемых программ.

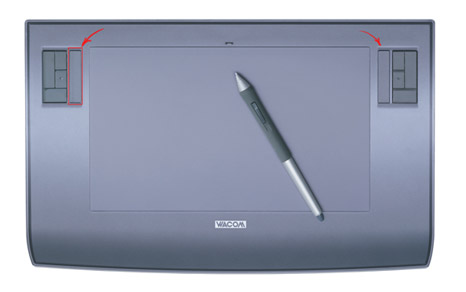

Настройка сенсорных полосок Touch Strip

http://www.render.ru/images/uploads/Image/Tutor/all/482/image016.jpg

Полоски Touch Strip также можно и нужно программировать: совершенно незачем держать на них функцию Zoom/Scroll, этого достаточно и для одной полоски. Вторая при этом может нести другую полезную нагрузку. Например, в Photoshop (и не только в нем) удобно навесить функцию Undo / Redo на одну из полос.

Для этого сначала зададим в самом Photoshop сочетания клавиш для этих действий. Функция  Undo отменяет только последнее действие, поэтому надо использовать для наших целей Step Forward и Step Backward. Откроем раздел Edit --> Keyboard Shortcuts и зададим новые сочетания клавиш так, как показано на картинке:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image017.jpg

После этого в панели управления планшетом зайдем в раздел Touch Strip:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image018.jpg

Опять же, предварительно выберем в списке приложений Photoshop – ведь мы программируем сенсорные полоски только под него!

На реакцию сенсорной полосы вверх выберем «Нажатие клавиш» и зададим сочетание клавиш, выполняющее функцию Step Backward:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image019.jpg

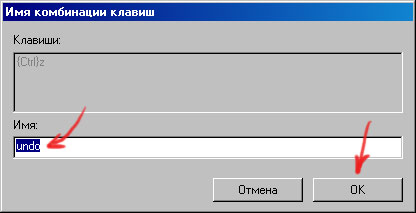

Имя функции: undo

http://www.render.ru/images/uploads/Image/Tutor/all/482/image020.jpg

Аналогичным образом запрограммируем движение по полоске вниз – на функцию Step Forward.

Теперь проверим наши настройки: набросаем десяток раздельных мазков пером. Затем проведем пальцем по Touch Strip. В случае правильной настройки линии будут исчезать по мере продвижения пальца по полоске ;)

http://www.render.ru/images/uploads/Image/Tutor/all/482/image021.jpg

Аналогично на Touch Strip можно запрограммировать размер пера (клавиши «[» и «]»).

Настройка Pop-up Menu

Если вам не хватает клавиш ExpressKeys для множества функций программы, можно создать всплывающее меню (Pop-up Menu) с остальным нужным набором команд.

http://www.render.ru/images/uploads/Image/Tutor/all/482/image022.jpg

Самое логичное, на что его потом повесить – это верхняя клавиша пера. Нижняя при этом по-прежнему будет вызывать контекстное меню программы (правый щелчок мыши):

http://www.render.ru/images/uploads/Image/Tutor/all/482/image023.jpg

Настройка работы с несколькими мониторами, изменение рабочей зоны

Ну и последнее, о чем стоит упомянуть – профессиональные планшеты можно гибко настроить для работы на нескольких мониторах.

Если у вас в системе 2 монитора, то по умолчанию планшет делится пополам – каждая  половина планшета соответствует своему монитору. Понятно, что это не всегда удобно, к тому же о соответствии пропорций тут говорить вообще не приходится. Поэтому если монитора 2, а планшет один – можно сделать так, что планшет будет отображаться только на один монитор (надо вызвать выпадающее меню «Область экрана»). Кстати, все перья для Intuos3 / Cintiq имеют уникальный номер (Tool ID), благодаря чему можно настроить так, что даже если у вас 2 одинаковых пера Grip Pen, одно из них будет работать на одном экране, а второе – на другом. Причем без лишних манипуляций: как только вы поднесете соответствующее перо к планшету!

http://www.render.ru/images/uploads/Image/Tutor/all/482/image024.jpg

Здесь же можно отключить часть рабочей зоны планшета. Например, для правильного соответствия пропорциям экрана или если вы просто устали за день махать рукой над планшетом большого формата:)

Настройки Corel Painter X

В список серьезных программ для рисования и обработки фото заслуженно входит Corel Painter, который сегодня дорос уже до десятой версии. Corel Painter поддерживает абсолютно все возможности графических планшетов Wacom. И, пожалуй, не случайно. Ведь только пером в руке можно провести уверенную и четкую линию при рисовании, обвести контур на картинке или фотографии.

Все перья у планшетов Wacom чувствительны к давлению: чем сильнее надавливать на кончик пера, тем больше будет воздействие выбранного инструмента в Corel Painter. Например, штрих будет жирнее, изменится интенсивность цвета и т.д. Все инструменты можно гибко настраивать: достаточно в меню Window --> Brush Control открыть пункт Show General - и пройтись по настройкам

http://www.render.ru/images/uploads/Image/Tutor/all/482/image025.jpg

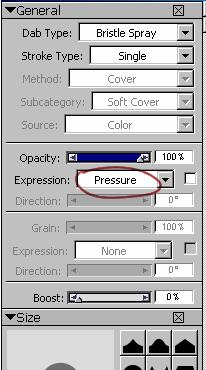

У основных параметров текущего инструмента (Opacity, Size и др.) есть строчка Expression. Здесь значение Pressure - как раз и есть зависимость текущего параметра от давления на перо.

Для примера давайте возьмем в руки перо Wacom, выберем инструмент Oils --> Bristle Oils 20 и проведем несколько штрихов с различным давлением: сразу же видна разница между ними:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image026.jpg

Поддерживается также и наклон и вращение перьев профессиональных планшетов. При различном наклоне пера результат работы многих кистей даже без предварительной настройки будет зависеть от угла наклона инструмента:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image027.jpg

Ну, а дальше пройдемся по настройкам:

1.Настроим свой персональный штрих

Перед самым началом работы настройте реакцию на работу пера на планшете под свой индивидуальный стиль работы. Это займет буквально пару минут, но впоследствии вы получите более ожидаемый результат при рисовании. В меню Edit --> Preferences выберите пункт Brush Tracking и проведите пером в появившемся окошке несколько штрихов таким образом, как вы обычно работаете и нажмите «Ок».

http://www.render.ru/images/uploads/Image/Tutor/all/482/image028.jpg

2. Создание персональной кисти

Если пойти дальше - вас, например, не устраивают стандартные инструменты и хочется отредактировать существующие или вообще сделать что-то своё: добро пожаловать в панель Brush Creator (вызывается через меню Windows --> Show Brush Creator или по Ctrl+B). Аналогов такой мощного средства по редактированию практически любых параметров инструмента вы вряд ли найдете в других редакторах. Пользуйтесь на здоровье!

http://www.render.ru/images/uploads/Image/Tutor/all/482/image029.jpg

3. Сделаем жизнь проще и удобнее

Владельцы Intuos3 оценят и возможность запрограммировать под свои часто используемые в Painter команды клавиши ExpressKeys, а полоски Touch Strip можно настроить не только на изменение масштаба картинки, но и на изменение размера пера, или, например, на функции Undo / Redo (Ctrl+Z & Ctrl+Y).

Теперь можно рисовать от души, а можно и создавать рисунки из фотографии. Достаточно открыть фотографию, сделать через меню ее Quick Clone, создать новый слой и подобрать нужный инструмент из довольно большого списка Cloners. Вы будете рисовать выбранным инструментом, при этом цвет будет меняться в зависимости от цвета основы под курсором:

http://www.render.ru/images/uploads/Image/Tutor/all/482/image030.jpg  http://www.render.ru/images/uploads/Image/Tutor/all/482/image031.jpg

В заключение остается только резюмировать - раскрыть все возможности графических программ и ваши собственные таланты получится с удобным и простым инструментом - графическим планшетом от мирового лидера - компании Wacom.
